藍牙低功耗（BLE）技術已深度融入日常生活，從智能穿戴到家居設備無處不在。其低能耗與易用性使其成為物聯網設備無線通信的首選方案。然而技術實現中難免遇到連接異常、數據丟包等問題，往往超出普通用戶解決能力范圍。

本文將系統解析BLE通信原理，剖析典型故障場景，并重點介紹開發調試的核心工具鏈。

目錄

• BLE通信技術原理

• 六大典型通信故障分析

• 專業級調試工具詳解

一、BLE通信技術原理

藍牙低功耗（BLE 4.0+）是專為低延遲、低功耗場景設計的無線協議，尤其適用于物聯網設備的長續航需求。其通信機制包含三個核心角色：

1. 外設設備（如智能手表）

   • 通過37/38/39信道周期性廣播數據包（Advertising）

   • 包含設備類型、服務標識等元數據

2. 中心設備（如手機/PC）

   • 持續掃描廣播信道

   • 根據唯一標識（如UUID）建立連接

   • 通過GATT協議讀寫數據

3. 配置文件（Profile）

   • 定義設備功能規范（如心率監測規范HRP）

   • 標準化服務特征值（Characteristics）的交互邏輯

二、六大典型通信故障解析

1. 信號衰減問題

• 物理阻隔：金屬墻體等障礙物導致RSSI信號強度衰減

• 頻段干擾：2.4GHz頻段與WiFi/微波爐等設備產生信道沖突

2. 模塊兼容性缺陷

• 不同廠商BLE模組在傳輸距離、數據一致性等參數差異顯著

• UART服務實現差異導致軟硬件兼容風險

3. 掃描盲區（Blind Time）

• 中心設備處理數據或跳頻時暫停掃描

• 外設廣播數據丟失（如手機休眠導致手表通知未送達）

4. 異常斷連

5. 廣播數據容量限制

• 廣播包受ATT層MTU限制（默認23字節）

• 動態數據需分片傳輸（如恒溫器無法同時廣播溫濕度數據）

• 解決方案：連接后通過特征值(Characteristics)傳輸大數據

6. 系統后臺限制

三、專業級調試工具詳解

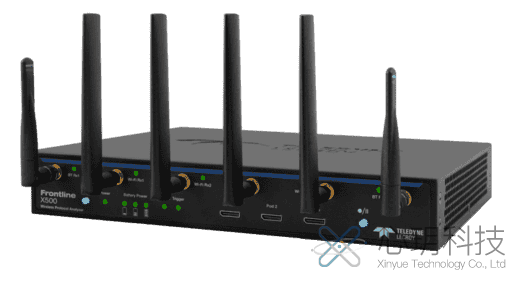

1. BLE嗅探器（協議分析儀）

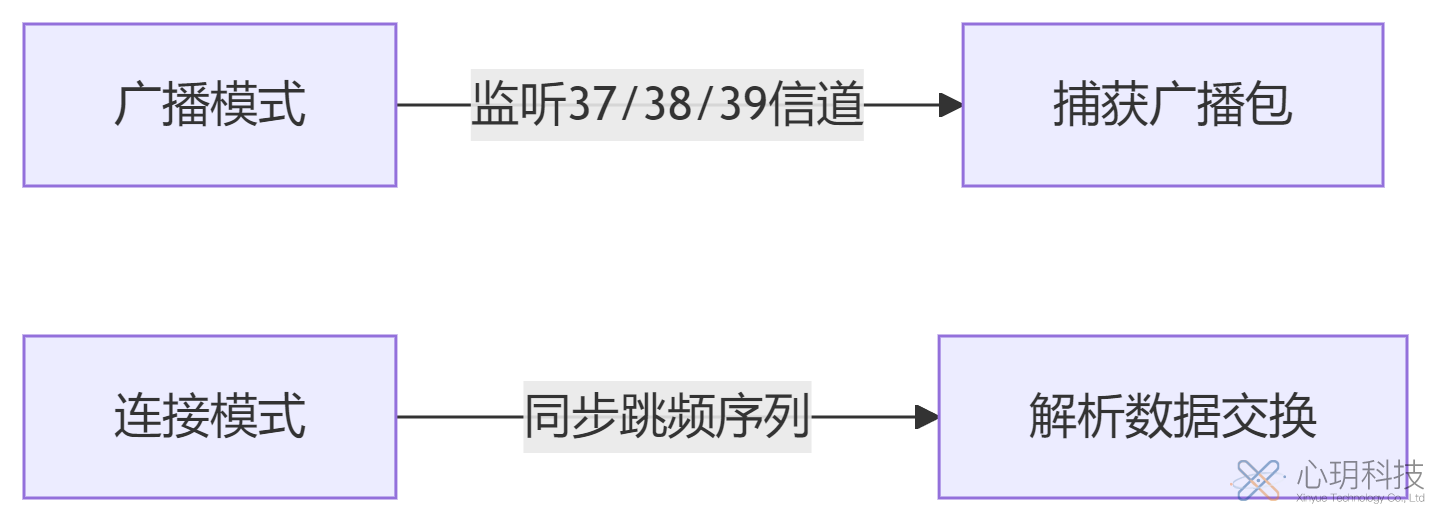

工作原理

功能優勢

• 實時捕獲空中數據包

• 診斷信號干擾/斷連問題

• 測量通信強度(RSSI)

主流方案對比

2. 虛擬設備模擬平臺

應用場景

• 固件更新流程測試

• 極端網絡環境模擬

• 多設備組網驗證

推薦工具

• nRF Connect

  • 支持SIG標準Profile驗證

  • OTA固件升級測試

  • 連接參數實時調整

• LightBlue

  • 特征值讀寫調試

  • 10米距離通信測試

  • 數據通知壓力測試

3. 系統級診斷方案

• Android：啟用開發者選項中的HCI日志 → 通過Wireshark解析BTSnoop文件

• iOS：Xcode導出藍牙通信日志 → 使用PacketLogger解碼

結語

掌握BLE通信機制與調試工具鏈，可顯著提升物聯網設備開發效率。當面臨復雜通信故障時：

1. 優先使用嗅探器定位物理層問題

2. 通過虛擬設備驗證協議邏輯

3. 結合系統日志分析平臺兼容性

4.
